9 Polyalphabetische Chiffren

Notebook interaktiv ausführen

9.1 Vigenère Chiffre

Bereits im 9. Jahrhundert wurde im islamischen Raum die grosse Schwachstelle monoalphabetischer Chiffren (Caesar-Chiffre) erkannt. Die Verteilung der Buchstaben folgt in jeder Sprache einem spezifischen aber konstanten Muster. Für die deutsche Sprache ist die Verteilung der folgenden Tabelle zu entnehmen.

Buchstabe	relative Häufigkeit	Buchstabe	relative Häufigkeit	Buchstabe	relative Häufigkeit
a	0.0651	l	0.0344	w	0.0189
b	0.0189	m	0.0253	x	0.0003
c	0.0306	n	0.0978	y	0.0004
d	0.0508	o	0.0251	z	0.0113
e	0.1740	p	0.0079
f	0.0166	q	0.0002
g	0.0301	r	0.0700
h	0.0476	s	0.0727
i	0.0755	t	0.0615
j	0.0027	u	0.0435
k	0.0121	v	0.0067

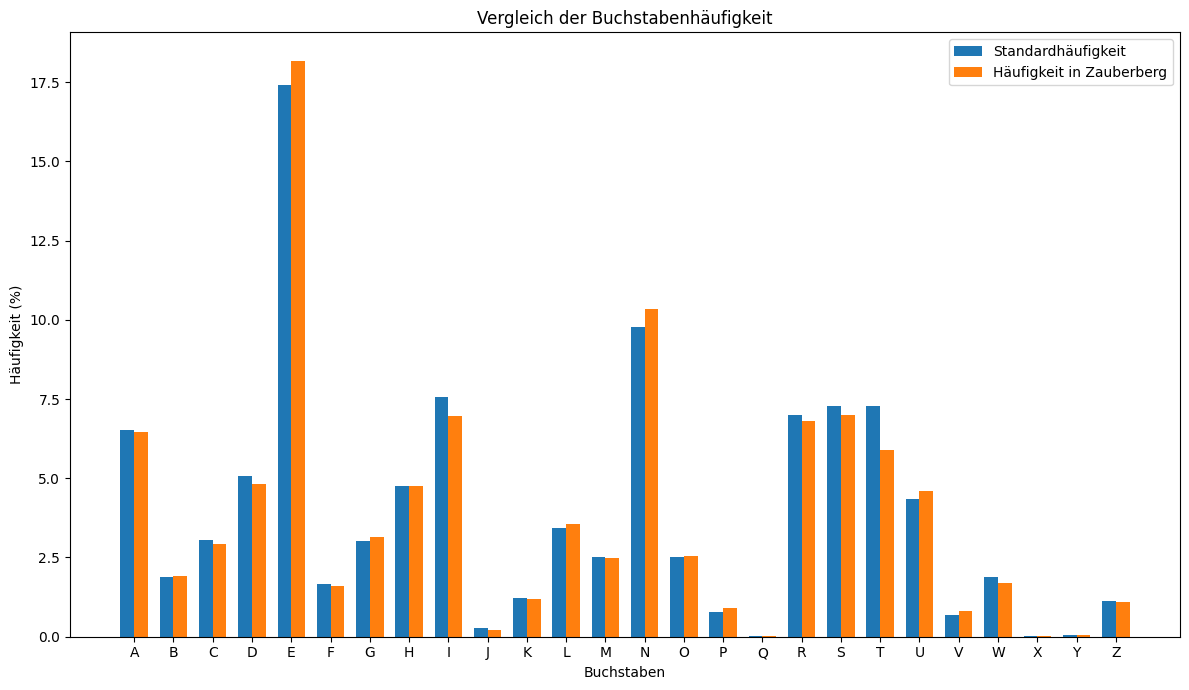

Um zu zeigen, dass dies sich mit (längeren) Texten deckt, wurde ein Kapitel aus dem Roman ‘Der Zauberberg’ von Thomas Mann ausgewertet. Die sich aus dieser Auswertung ergebende Verteilung wird in der folgenden Grafik der Verteilung aus der Tabelle gegenübergestellt.

import pdfplumber
import string
import pandas as pd
import matplotlib.pyplot as plt
import numpy as np
with pdfplumber.open("Mann_1989_Der Zauberberg - Roman.pdf") as pdf:
    pages = pdf.pages
    text = ""
    for i, pg in enumerate(pages):
        if i >= 23 and i < 42:
            text += pages[i].extract_text() + "\n"
def text_cleaning(text : str) -> str:
    clean = text.upper() \
                .replace('Ä', 'AE') \
                .replace('Ö', 'OE') \
                .replace('Ü', 'UE') \
                .replace('ß', 'SS') \
                .replace(' ', '') \

    cleaned_text = ''

    for c in clean:
        if c.isalpha():
            cleaned_text += c

    return cleaned_text

def file_writer(path : str, text : str) -> None:
    i = 0
    grouped_text = ""
    for c in text:
        i += 1
        if i % 50 == 0:
            grouped_text += c + "\n"
        elif i % 5 == 0:
            grouped_text += c + " "
        else:
            grouped_text += c

    with open(path, mode='w', encoding='utf-8') as f:
        f.write(grouped_text)
zauberberg = text_cleaning(text)
file_writer('zauberberg_bereinigt.txt', zauberberg)
def letter_frequency(text: str) -> dict:
    frequency = {}
    total_letters = 0

    for char in text:
        if char not in frequency:
            frequency[char] = 1
        else:
            frequency[char] += 1
        total_letters += 1

    for key, value in frequency.items():
        frequency[key] = (value / total_letters) * 100


    return frequency

frequency_zauberberg = letter_frequency(zauberberg)


standard_frequency = {
    'E': 17.4,
    'T': 7.27,
    'A': 6.51,
    'O': 2.51,
    'I': 7.55,
    'N': 9.78,
    'S': 7.27,
    'R': 7.0,
    'H': 4.76,
    'D': 5.08,
    'L': 3.44,
    'C': 3.06,
    'U': 4.35,
    'M': 2.53,
    'W': 1.89,
    'F': 1.66,
    'G': 3.01,
    'Y': 0.04,
    'P': 0.79,
    'B': 1.89,
    'V': 0.67,
    'K': 1.21,
    'J': 0.27,
    'X': 0.03,
    'Q': 0.02,
    'Z': 1.13
}


df = pd.DataFrame.from_dict([standard_frequency, frequency_zauberberg])
df.index = ['Standard Frequency', 'Zauberberg Frequency']
dft = df.T
dft = dft.sort_index()
dft['Standard Frequency'] = dft['Standard Frequency'].astype(float)
dft['Zauberberg Frequency'] = dft['Zauberberg Frequency'].astype(float)
# --- Erstellen Sie das Side-by-Side-Balkendiagramm ---
# Legen Sie die Breite der Balken fest
bar_width = 0.35

# Verwenden Sie den Index des transponierten DataFrames (dft)
x = np.arange(len(dft.index))

fig, ax = plt.subplots(figsize=(12, 7))

# Zeichnen Sie die Balken für die beiden Spalten aus dft
ax.bar(x - bar_width/2, dft['Standard Frequency'], bar_width, label='Standardhäufigkeit')
ax.bar(x + bar_width/2, dft['Zauberberg Frequency'], bar_width, label='Häufigkeit in Zauberberg')

ax.set_xticks(x)
ax.set_xticklabels(dft.index)

ax.set_xlabel('Buchstaben')
ax.set_ylabel('Häufigkeit (%)')
ax.set_title('Vergleich der Buchstabenhäufigkeit')
ax.legend()
plt.tight_layout()

plt.show()

Die Grafik zeigt, dass bei einer Textlänge von 51’396 Buchstaben die Verteilung in einem literarischen Text nahezu identisch ist mit der allgemeinen Häufigkeitsverteilung in der deutschen Sprache.

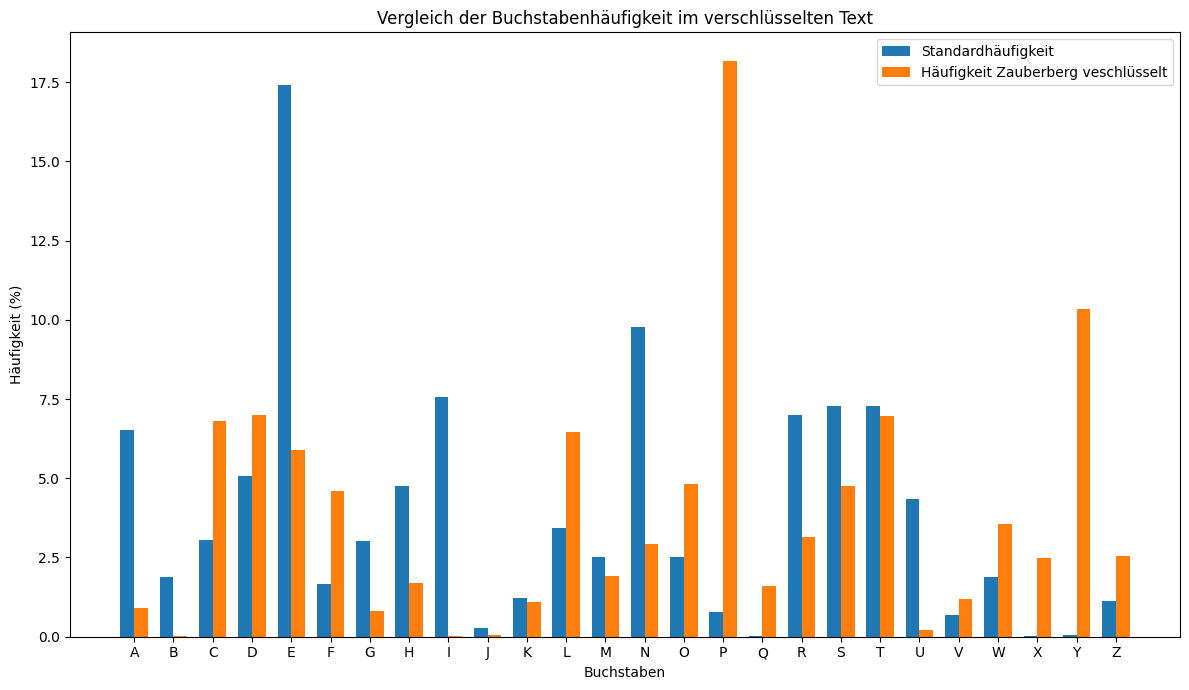

Die nächste Grafik zeigt, was mit der Verteilung der Buchstaben geschieht, wenn der gleiche Text mit einer Caesar-Chiffre verschlüsselt worden ist.

def caesar(text : str, shift : int, encrypt=True) -> str:
    text = text.upper()
    result = ""

    if encrypt:
        for char in text:
            shifted = (ord(char) - ord('A') + shift) % 26 + ord('A')
            result += chr(shifted)
    else:
        for char in text:
            shifted = (ord(char) - ord('A') - shift) % 26 + ord('A')
            result += chr(shifted)

    return result


zauberberg_verschluesselt = caesar(zauberberg, 11, encrypt=True)
frequency_zauberberg_verschluesselt = letter_frequency(zauberberg_verschluesselt)
dft['Zauberberg Frequency Encrypted'] = pd.Series(frequency_zauberberg_verschluesselt)

# --- Erstellen Sie das Side-by-Side-Balkendiagramm ---
# Legen Sie die Breite der Balken fest
bar_width = 0.35

# Verwenden Sie den Index des transponierten DataFrames (dft)
x = np.arange(len(dft.index))

fig, ax = plt.subplots(figsize=(12, 7))

# Zeichnen Sie die Balken für die beiden Spalten aus dft
ax.bar(x - bar_width/2, dft['Standard Frequency'], bar_width, label='Standardhäufigkeit')
ax.bar(x + bar_width/2, dft['Zauberberg Frequency Encrypted'], bar_width, label='Häufigkeit Zauberberg veschlüsselt')

ax.set_xticks(x)
ax.set_xticklabels(dft.index)

ax.set_xlabel('Buchstaben')
ax.set_ylabel('Häufigkeit (%)')
ax.set_title('Vergleich der Buchstabenhäufigkeit im verschlüsselten Text')
ax.legend()
plt.tight_layout()

plt.show()

Es ist deutlich zu erkennen, dass die Verteilung dem gleichen Muster folgt - verschoben um elf Positionen. Diese Auswertung ermöglicht die Entschlüsselung des Textes, ohne alle möglichen Schlüsselalphabete durchzuprobieren.

9.2 Vigenère Chiffre

Bei der Vigenère Chiffre handelt es sich um eine polyalphabetische Chiffre. Das Verfahren ist nach Blaise de Vigenère (1523 - 1596) benannt. Polyalphabetisch heisst, dass zur Verschlüsselung nicht eine Verschiebung vorgenommen wird, sondern - nach jedem Buchstaben wechselnd - mehrere Verschiebungen vorgenommen werden.

Um das zu erreichen, verwendet man ein sogenanntes Vigenère-Quadrat wie unten abgebildet.

Für die Verschlüsselung eines Klartextes braucht das Vigenère Verfahren ein Schlüsselwort. Das Schlüsselwort sollte möglichst lang sein. Das folgende Beispiel soll zeigen, wie das Vigenère Verfahren funktioniert. Der zu verschlüsselnde Klartext lautet ‘Kryptologie ist spannend’ und der Schlüssel ‘Buelrain’. Als Hilfestellung werden Text und Schlüssel in einer Tabelle dargestellt.

kryptologieistspannend
buelrainbuelrainbuelra

Der Schlüssel wird dabei ohne Wortabstand so oft wiederholt, bis die Buchstabenfolge des Schlüssels gleich lang ist, wie die Buchstabenfolge, welche zu verschlüsseln ist.
Als nächstes wird der zu verschlüsselnde Buchstabe in der Kopfzeile des Vigenère Quadrates gesucht. Damit wird die Spalte mit dem verschobenen Alphabet identifiziert. Der chiffrierte Buchstabe ergibt sich, indem in der Spalte mit den Zeilenköpfen der unter dem zu chiffrierenden Buchstaben befindliche Buchstabe des Schlüssels gesucht wird. Der Schnittpunkt der Zeile mit der vorher gefundenen Spalte entspricht dem chiffrierten Buchstaben.

kryptologieistspannend
buelrainbuelrainbuelra

LLCAKOTBHCITJTACBHRPED

Alternativ kann eine Verschlüsselung mit der Vigenère Chiffre auch mit modularer Arithmetik umgesetzt werden. Dazu wird jedem Buchstaben ein Zahlenwert nach dem Muster \(a = 0, b = 1, ... , z = 25\) zugewiesen. Die Verschlüsselung erfolgt anschliessend nach der ‘Formel’ \(C_i = (P_i + K_i)\ mod\ 26\) Wobei die Buchstaben \(C\) für den chiffrierten Text, \(P\) für den Klartext (Englisch plain text) und \(K\) für den Schlüssel (Englisch key) stehen. Der Index \(_i\) steht für den \(i\)-ten Buchstaben in der Textfolge.

Das obige Beispiel stellt sich dann folgendermassen dar:

 k  r  y  p  t  o  l  o  g  i  e  i  s  t  s  p  a  n  n  e  n  d
10 17 24 15 19 14 11 14 06 08 04 08 18 19 18 15 00 13 13 04 13 03
 b  u  e  l  r  a  i  n  b  u  e  l  r  a  i  n  b  u  e  l  r  a
01 20 04 11 17 00 08 13 01 20 04 11 17 00 08 13 01 20 04 11 17 00

11 37 28 26 36 14 19 27 07 28 08 19 35 19 26 28 01 33 17 15 30 03

11 11 02 00 10 14 19 01 07 02 08 19 09 19 00 02 01 07 17 15 04 03
 L  L  C  A  K  O  T  B  H  C  I  T  J  T  A  C  B  H  R  P  E  D

Für die Entschlüsselung wird die ‘Formel’ folgendermassen umgekehrt: \(P_i = (C_i - K_i + 26)\ mod\ 26\). Die Addition von 26 in der Klammer erfolgt, um negative Zahlen zu vermeiden.

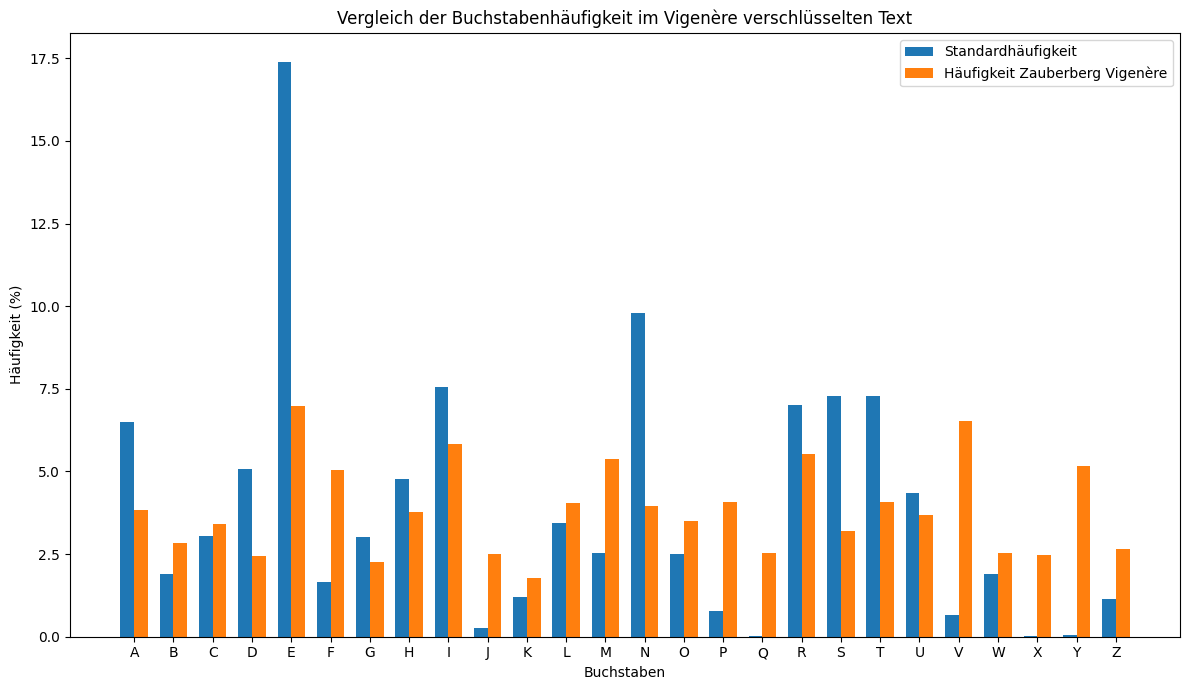

Wie sich die Vigenère Verschlüsselung auf die Verteilung der Buchstaben auswirkt, kann untenstehender Grafik entnommen werden.

def vigenere_chiffre(text: str, key: str, encrypt=True) -> str:
    """
    Implementiert die Vigenère-Verschlüsselung für einen gegebenen Klartext und
    Schlüssel.

    Args:
        klartext (str): Der zu verschlüsselnde Text schluessel (str): Das
        Schlüsselwort für die Verschlüsselung

    Returns:
        str: Der verschlüsselte Text
    """

    # initialisiere den resultierenden Text
    resulting_text = ''

    # bestimme die Schlüssellänge für die anschliessende Modulo-Operation
    key_length = len(key)

    # itererie über den Eingabetext unter gleichzeitiger Erfassung des Index
    for i, char in enumerate(text):
        # berechne den Zahlwert des Buchstabens aus der ascii Tabelle
        char_no = ord(char) - 97
        key_no = ord(key[i % key_length]) - 97

        if encrypt == True:
            # berechne den Zahlwert des verschlüsselten Buchstabens
            ciph_no = (char_no + key_no) % 26
        else:
            # berechne den Zahlwert des entschlüsselten Buchstabens
            ciph_no = (char_no + (26 - key_no)) % 26

         # übernehme das Zeichen aufgrund seines Zahlwertes aus der ascii Tabelle
        ciph = chr(ciph_no + 97)

        # füge den Buchstaben am resultierenden Text an
        resulting_text += ciph
    return resulting_text

zauberberg_vigenere = vigenere_chiffre(zauberberg.lower(), 'buelrain', encrypt=True)

zauberberg_vigenere_frequency = letter_frequency(zauberberg_vigenere.upper())
dft['Zauberberg Frequency Vigenere'] = pd.Series(zauberberg_vigenere_frequency)

# --- Erstellen Sie das Side-by-Side-Balkendiagramm ---
# Legen Sie die Breite der Balken fest
bar_width = 0.35

# Verwenden Sie den Index des transponierten DataFrames (dft)
x = np.arange(len(dft.index))

fig, ax = plt.subplots(figsize=(12, 7))

# Zeichnen Sie die Balken für die beiden Spalten aus dft
ax.bar(x - bar_width/2, dft['Standard Frequency'], bar_width, label='Standardhäufigkeit')
ax.bar(x + bar_width/2, dft['Zauberberg Frequency Vigenere'], bar_width, label='Häufigkeit Zauberberg Vigenère')

ax.set_xticks(x)
ax.set_xticklabels(dft.index)

ax.set_xlabel('Buchstaben')
ax.set_ylabel('Häufigkeit (%)')
ax.set_title('Vergleich der Buchstabenhäufigkeit im Vigenère verschlüsselten Text')
ax.legend()
plt.tight_layout()

plt.show()

Wie unschwer zu erkennen ist, stellt sich die Verteilung der Buchstaben in einem polyalphabetisch verschlüsselten Text deutlich anders dar, als dies in normalen Text der Fall ist. Die Vigenère Chiffre galt daher während ungefähr 300 Jahren als ‘la chiffre indéchiffrable’.

Ein Spezialfall der Vigenère-Chiffre lässt sich tatsächlich nicht entschlüsseln. Das ist dann der Fall, wenn der Schlüssel länger ist als der Klartext. Man spricht in diesem Fall vom One-Time Pad.
